外科用インスツルメント

外科用インスツルメントシステム製品一覧

名称 種類 形状 （ドリル径） 全長 商品コード
マーキングドリル   (φ1.8) 34mm T021
BFドリル
ツイストドリル		 φ1.9ロング
2mmスケール		 (φ1.9) 35mm T016L2
φ1.9ショート
2mmスケール		 31mm T016S2
φ1.9スーパーショート
2mmスケール		 27mm T016SS2
BFドリル
パイロットドリル		 3.0用ロング
2mmスケールφ		 (φ2.4) 35mm T01730L2
φ3.0用ショート
2mmスケール		 31mm T01730S2
φ3.0用スーパーショート
2mmスケール		 27mm T01730SS2
φ3.5用ロング
2mmスケール		 (φ2.7) 35mm T01735L2
φ3.5用ショート
2mmスケール		 31mm T01735S2
φ3.5用スーパーショート
2mmスケール		 27mm T01735SS2
φ4.0用ロング
2mmスケール		 (φ3.2) 35mm T01740L2
φ4.0用ショート
2mmスケール		 31mm T01740S2
φ4.0用スーパーショート
2mmスケール		 27mm T01740SS2
φ4.5用ロング
2mmスケール		 (φ3.7) 35mm T01745L2
φ4.5用ショート
2mmスケール		 31mm T01745S2
φ4.5用スーパーショート
2mmスケール		 27mm T01745SS2
φ4.5用ショート
フォーハードボーン		 (φ4.3) 31mm T017FHB
BFドリル
アディショナルドリル		 φ3.0用ショート (φ2.7) 32mm T04230S
φ3.5用ショート (φ3.0) 32mm T04235S
φ4.0用ショート (φ3.5) 32mm T04240S
φ4.5用ショート (φ4.0) 32mm T04245S
名称 種類 形状 全長 商品コード
BFドリル
コーティカルドリル		 φ3.0用 27mm T01830B
φ3.5用 27mm T01835B
φ4.0用 27mm T01840B
φ4.5用 27mm T01845B
BFドリル
スレッドタップドリル		 φ3.0用ロング
2mmスケール		 34mm T01930L2
φ3.0用ショート
2mmスケール		 28mm T01930S2
φ3.0用スーパーショート
2mmスケール		 24mm T01930SS2
φ3.5用ロング
2mmスケール		 34mm T01935L2
φ3.5用ショート
2mmスケール		 28mm T01935S2
φ3.5用スーパーショート
2mmスケール		 24mm T01935SS2
φ4.0用ロング
2mmスケール		 34mm T01940L2
φ4.0用ショート
2mmスケール		 28mm T01940S2
φ4.0用スーパーショート
2mmスケール		 24mm T01940SS2
φ4.5用ロング
2mmスケール		 34mm T01945L2
φ4.5用ショート
2mmスケール		 28mm T01945S2
φ4.5用スーパーショート
2mmスケール		 24mm T01945SS2
BFドリル
ドリルストッパー		 TD用S07L11   T020TDS07
TD用S09L13   T020TDS09
TD用SS07S11L15   T020TDSS07
φ3.0/3.5用S07L11   T0203XS07
φ3.0/3.5用S09L13   T0203XS09
φ3.0/3.5用
SS07S11L15		   T0203XSS07
φ4.0/4.5用S07L11   T0204XS07
φ4.0/4.5用S09L13   T0204XS09
φ4.0/4.5用
SS07S11L15		   T0204XSS07
名称 形状 全長 商品コード

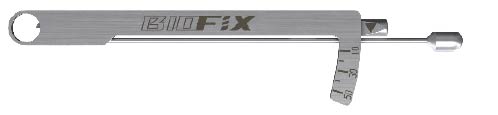

BF外科用 COMPⅡ トルクレンチ 103mm T051

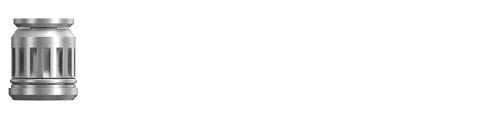

BF外科用 COMPⅡ マルチアダプター 8mm
(φ6.5mm)		 T052

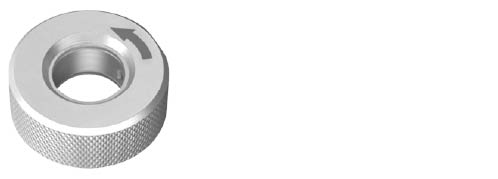

BF外科用 COMPⅡ アダプターリング 5.9mm
(φ15.5mm)		 T059

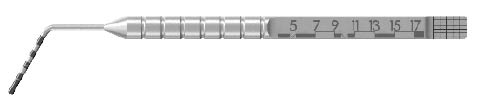

BF外科用 COMPⅡ デプスゲージ 138mm T053
名称 種類 形状 全長 商品コード
BF外科用 COMP
パラレルピン		 ストレート 21mm T028ST
アングルド 20mm T028AN
BF外科用 COMPⅡ
トライアルピン		 φ3.0用 19mm T04330
φ3.5用 19mm T04335
φ4.0用 19mm T04340
φ4.5用 19mm T04345
BFドリル ボーンプロ
ファイルドリル		 φ4.0用 20mm T0444
φ5.0用 20mm T0445
φ6.0用 20mm T0446
BFドリル ボーンプロ
ファイルガイド		 φ3.0用   T04530
φ3.5用   T04535
φ4.0/4.5用   T0454X
BFドリル
CAドライバー		 ロング 33mm T047L
ショート 23mm T047S
スーパーショート 15.5mm T047SS

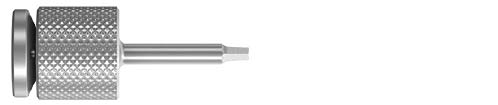

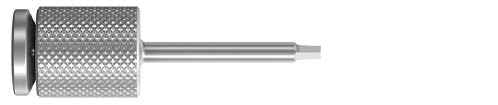

BF外科用 COMPⅡ

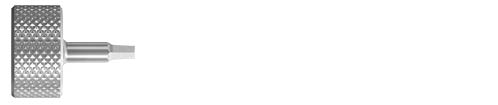

ハンドドライバー		 ロング 30mm T055L
ショート 23mm T055S
スーパーショート 12mm T055SS
BFドリル インプラン
トドライバー		 φ3.0用ロング 35mm T04830L
φ3.0用ショート 25mm T04830S
φ3.0用スーパーショート 20mm T04830SS
φ3.5用ロング 35mm T04835L
φ3.5用ショート 25mm T04835S
φ3.5用スーパーショート 20mm T04835SS
φ4.X用ロング 35mm T0484XL
φ4.X用ショート 25mm T0484XS
φ4.X用スーパーショート 20mm T0484XSS
BFドリル シャフトエクステンション 25.5mm T054
名称 形状 商品コード

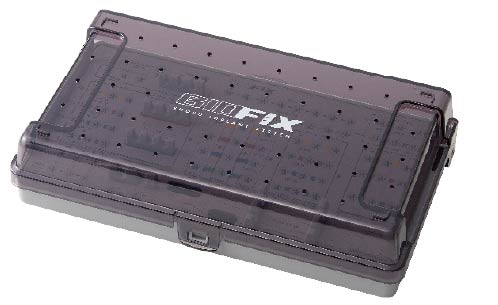

システムボックス T049

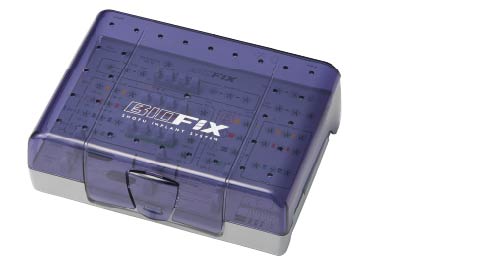

システムボックス M T068

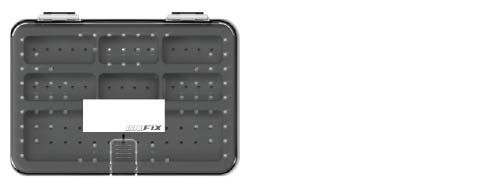

ユニバーサルツールBOX T046

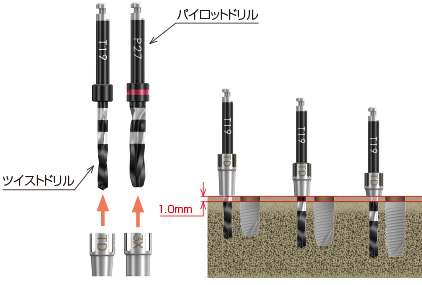

ドリルストッパー

必要に応じてドリルストッパーをツイストドリル及びパイロットドリル・アディショナルドリルに装着してドリリングすることができます。
※ドリルストッパーを骨頂に当たるまでドリリングした場合、対応するインプラントを骨縁直下に埋入するために必要な長さより、埋入窩が1.0mm 深くなります。

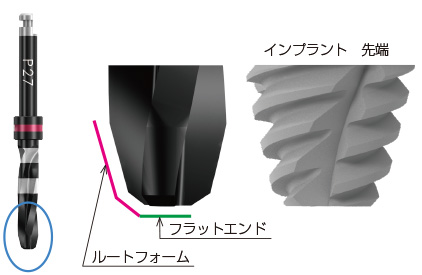

埋入窩の拡大形成に使用するパイロットドリルは、先端をフラットエンドとすることにより、ツイストドリルで形成した孔の深さ以上に穿孔するリスクを低減します。

またパイロットドリルは、バイオフィックス インプラントと同様の形状にすることにより、埋入窩とインプラントの接触面積を向上させ、ドリリング開始時の皮質骨のチッピングリスクを低減し、軸ブレを防ぎます。

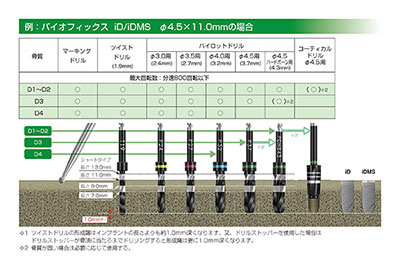

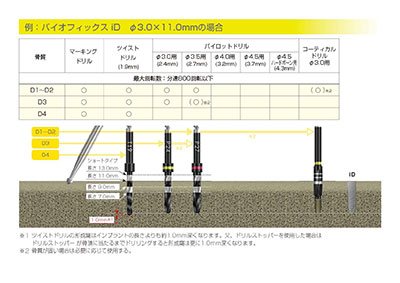

バイオフィックスｉＤ ドリルプロトコル

骨質に合わせて、適切なプロトコルを選択します。
それにより条件の悪い骨質に対しても高い初期固定獲得の実現をサポートします。

  • PDF
    バイオフィックスｉＤ/iDMS
    φ3.0×11.0mm の場合

  • PDF
    バイオフィックスｉＤ/iDMS
    φ4.0×11.0mm の場合

  • PDF
    バイオフィックスｉＤ/iDMS
    φ3.5×11.0mm の場合

  • PDF
    バイオフィックスｉＤ/iDMS
    φ4.5×11.0mm の場合

バイオフィックス ドリルプロトコル

骨質に合わせて、適切なプロトコルを選択します。
それにより硬軟に関わらず、どのような骨質であってもインプラントに十分な初期固定力が得られます。
また、緻密骨下で発生しやすい、幅径、長さ不足に起因するインプラントのスタック（埋入窩への噛み込み）なども回避できます。

  • PDF
    バイオフィックス インプラント
    φ3.0×11mm の場合

  • PDF
    バイオフィックス インプラント
    φ4.0×11mm の場合

  • PDF
    バイオフィックス インプラント
    φ3.5×11mm の場合

  • PDF
    バイオフィックス インプラント
    φ4.5×11mm の場合

薬事情報

販売名 一般的名称 承認 ・認証 ・届出番号
松風マーキングドリル 整形外科用バー 13B2X00094000158
バイオフィックス　ドリル 電動式歯科用インプラント手術器具 226AKBZX00112000
バイオフィックス　外科用コンポーネントⅡ 歯科用インプラント手術器具 13B2X00094000188
バイオフィックス　外科用コンポーネント 歯科用インプラント手術器具 26B1X00004000256
ロケーター　ツール 歯科用インプラント手術器具 13B1X00079000051
ロケーター　プロセッシング コンポーネンツ 歯科インプラント補綴用器具 13B1X00079000052
ロケーターメール 歯科用精密弾性アタッチメント 223AGBZX00138000
LODIインプラント 歯科用インプラントシステム
（JMDN:70909000）		 22900BZX00143000
